工程龍門機

洗車機產品描述:

洗車機功能:

洗車機參數 Equipment parameter

洗車機技術參數（可定制）

序號	名稱	單位	數值
1	制造商		浙江鐵士機械有限公司
2	型號		KW-LM-100
3	數量	臺	1
4	沖洗設備外形尺寸		1355.3m（注意：車輛通過有效高度4.7米，洗車棚頂部最高處為4.9米，出入口處的門楣高度5.3米）
5	最大過載車輛	T	100
6	清洗時間	S	40-120秒/輛，時長可設置
7	清洗方式	/	行進式清洗，兩側設置直流噴嘴
8	清洗部位	/	輪胎、底盤、車身
9	啟動方式	/	自動/手動
10	設備使用總功率	Kw	95KW（具體見設計圖紙，不含備用泵功率），配電功率按照120KW
11	水源供給	/	循環水池沉淀水/自動補水
12	工作溫度范圍	℃	-15-- +45
13	適應工作環境相對濕度		≤90%RH
14	安全過載		130%
15	配電系統額定電壓	V	380
16	噴嘴材質	套	304不銹鋼
17	噴嘴耐壓力	bar	20
18	控制系統		PLC（選用西門子smart200）集成顯示，預留大數據接口
19	車輛監控系統	/	監控車輛沖洗數據，上傳至集中控制平臺
20	沖洗損失水量	L/輛	30-60L
21	自動感應開關	套	專用雙光束紅外對射
22	水泵連接管道	套	DN50

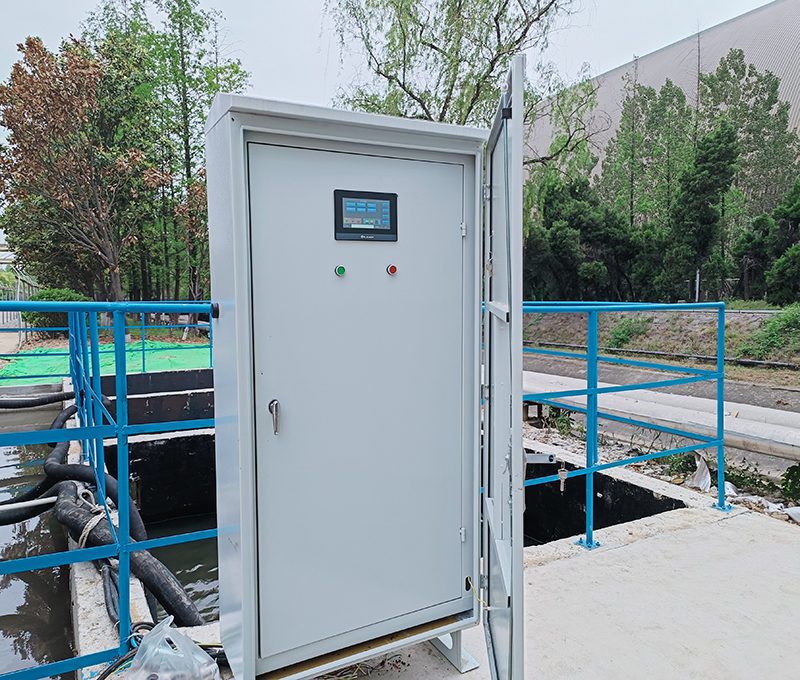

23	配電柜箱體	套	集成配電控制系統 （304不銹鋼材質，雙門設計）
24	采光板	批	8mm陽光板
25	洗車機機架	套	Q235碳鋼（矩形管、鋼板）+防腐油漆噴涂（兩底兩面）
26	頂部采光瓦	批	1.5mm

洗車設備優點 Equipment advantages

洗車機沖洗工藝流程

1、車輛勻速駛?cè)胲囕v沖洗區域前端，當觸碰到?jīng)_洗感應控制系統感應裝置時，高壓泵組依次開啟，沖洗控制系統啟動進入自動沖洗程序。

2、車輛緩慢向前移動，進入循環水沖洗平臺區域，高壓水噴嘴對車輛輪胎、底盤、兩側、進行徹底清洗。沖洗時間一般40~120s，根據實際沖洗效果控制車輛行駛速度來控制沖洗時間。

3、沖洗完畢后，車輛勻速駛?cè)攵端疄r干及風干作業區域，紅外線對射開關感應到車輛進入，即發送信號啟動風機工作，同時進行抖水、風干，設定時間結束，道閘開啟，車輛緩慢駛出，風機延時工作至車尾完全駛出洗車臺后停止工作。

4、車輛自動清洗系統產生的污水首先通過設備支撐基坑的回水溝進入循環水池內多級沉淀池，經重力沉淀后的水流入清水池用于下一臺車輛沖洗。

被洗車輛減速緩慢駛?cè)胂窜嚈C(jī)（限速5km/小時）

紅外線對射開關感知車輛進入發送信號

系統自動啟動水泵工作（多臺水泵依次啟動）

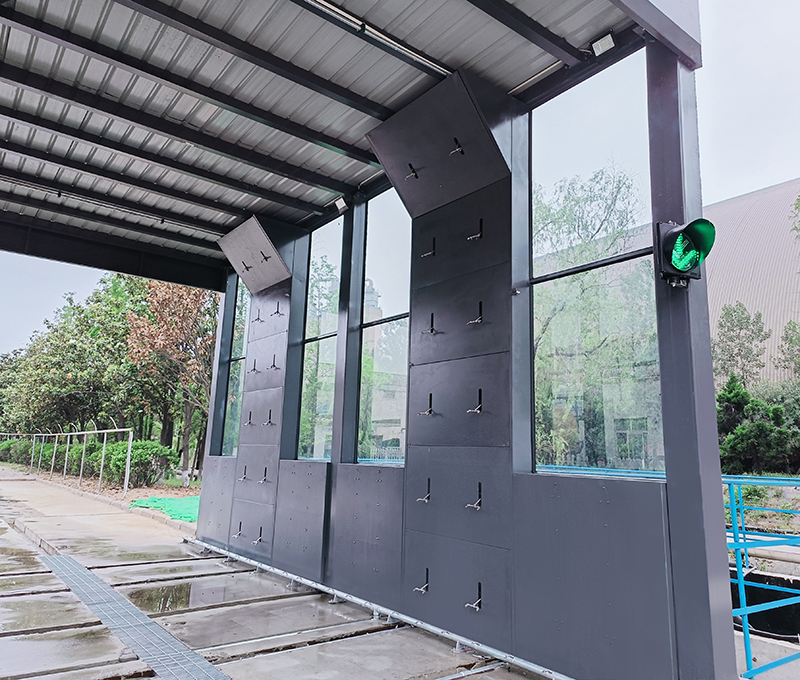

底盤噴孔及側面噴嘴對車輛進行高壓沖洗

被洗車輛沖洗停留（1-999秒可調）

被洗車輛駛離洗車區域完成沖洗

（沖洗水經沉淀或處理，循環至水泵池循環利用）

水泵停止工作

（車輛總長超過洗車段長度可設置延時停止水泵）

車輛駛?cè)攵端疄r干區域進行抖水，同時風機啟動風干

設定風干時間到達，道閘開啟

車輛低速駛出，此時風機仍然工作直至車尾完全駛出洗車臺

洗車機進入待機狀態，等待下一輛清洗

技術性能要求

（1）高智能化模塊設計，結構承載能力高，采用全自動控制系統，感應方式：紅外對射自動感應控制，輕松實現無人值守，提高沖洗效率，降低使用單位人工成本。

（2）承重底板采用水路分離結構設計，水路單獨設計，直噴管路全部采用304不銹鋼材質（耐腐蝕性更強），單獨管路安裝304不銹鋼材質噴嘴，噴嘴耐壓20bar，比傳統的更堅固耐用，增強沖洗效果的同時，增強使用壽命。

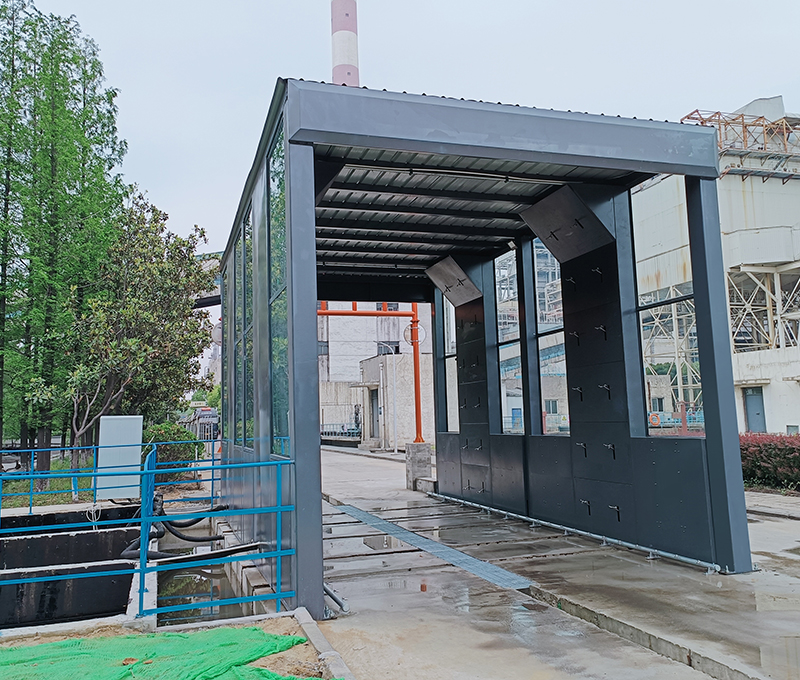

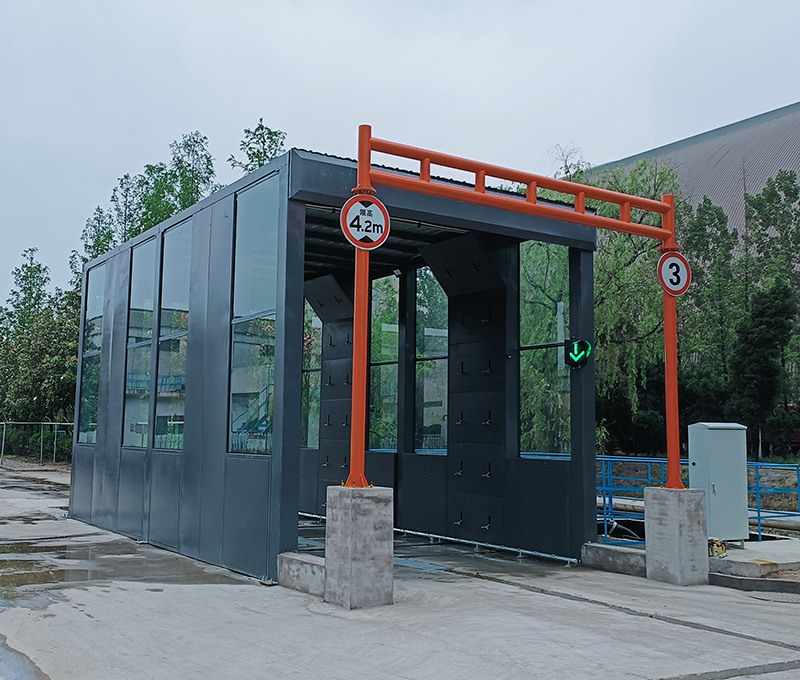

（3）洗車臺龍門設計結構由矩形管立柱、橫梁、矩形管鋼構框架和透明采光材料組成，側柵采用一體化封閉結構，此設計結構可避免沖洗水大量流出沖洗區域，達到環保政策文件環保要求，同時能夠節省水資源；另外側柵整體美觀大方，外部使用透明板材質設計，用戶可自由裝飾，進行涂鴉外觀美化。

（4）獨立設計循環用水系統，經多級重力沉淀和有效過濾，及時補充到清水池循環利用，節約用水，同時減少投資成本。

（5）直噴管路采用304不銹鋼材質，防腐防銹能力強，增強沖洗管路使用壽命，管路均可選配增加過濾閥，減少噴嘴堵塞現象，降低維護成本，沖洗管路做電伴熱保溫或自排空處理（根據業主需求選擇，可選配），防止冬天管路上凍損壞管路。

（6）主動紅外對射自動感應開關，突破傳統結構，線條更優美，高強度外罩，十年不老化，抗沖擊、抗外力破壞，雙數碼顯示，高亮度LED燈狀態顯示，兩次強光過濾，閃電、汽車燈光直射不誤報，自動休眠設計，有效節能環保，對射距離最遠可達100m。
